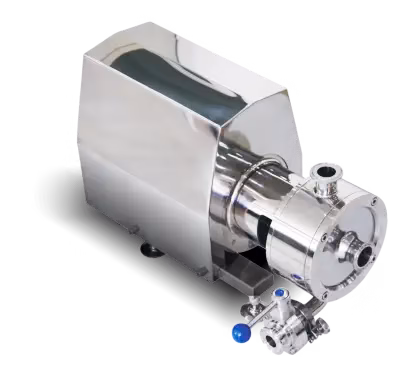

Встроенный насос с высоким усилием сдвига

Линейный насос с высоким сдвиговым усилием представляет собой высокоэффективное смесительное оборудование. Это может повысить эффективность смешивания более чем на 90% по сравнению с мешалкой. Между тем, он имеет лучший эффект смешивания. Этот миксер представляет собой прецизионную комбинацию ротора и статора. Узел ротор/статор создает сильную силу сдвига при высокоскоростном вращении.

Таким образом, линейный насос с высоким усилием сдвига может достигать целей смешивания, дробления и эмульгирования. Это эффективное внутритрубное диспергирующее оборудование позволяет непрерывно обрабатывать материалы и устранять разницу в качестве между партиями. Базовая конструкция состоит из полости насоса и пары неподвижных роторов. Серия линейных насосов SeFluid с высокими сдвиговыми усилиями позволяет эффективно и равномерно смешивать среды с различными фазами веществ. И фазы вещества становятся взаимно нерастворимыми.

Спецификация

Власть: 1,5-132 кВт
Емкость: 1,5-130 м³/ч
Скорость: 2930 rpm
Материал: SS304, SS316

Как работают линейные смесители с высоким усилием сдвига?

播放有关的视频 Video Image of Inline High Shear Pump - SeFluid

Основной принцип работы линейного насоса с высоким сдвиговым усилием включает в себя следующие этапы:

ПОТРЕБЛЕНИЕ ЖИДКОСТИ

Насос подключается к источнику жидкости, обычно через впускную трубу. Жидкость поступает в насос через впускное отверстие и направляется к узлу ротор/статор.

РОТОР-СТАТОР В СБОРЕ

Ключевым компонентом линейного насоса с высоким сдвиговым усилием является узел ротор-статор. Ротор состоит из вращающегося вала с множеством лопаток или зубцов, а статор представляет собой неподвижную часть с соответствующими канавками или каналами. Ротор и статор спроектированы таким образом, чтобы между ними был узкий зазор.

ЦЕНТРОБЕЖНАЯ СИЛА

Когда жидкость проходит через узкий зазор между ротором и статором, быстро вращающиеся лопасти ротора создают сильную центробежную силу. Эта сила выталкивает жидкость наружу к статору, создавая высокоскоростной поток.

МЕХАНИЧЕСКАЯ РЕЗКА

Когда жидкость движется через зазор, она испытывает мощные механические силы сдвига. Сдвиговое действие является результатом взаимодействия между лопатками ротора и статора, которые непрерывно разрезают и рассеивают жидкость на мелкие частицы или капли.

ЗОНА ВЫСОКОГО СДВИГА

Внутри узкого зазора образуется область высокого сдвига. Эта зона с высоким сдвигом подвергает жидкость интенсивной турбулентности, которая эффективно разрушает более крупные частицы или агрегаты, способствует перемешиванию и обеспечивает тщательное диспергирование.

ГОМОГЕНИЗАЦИЯ И ЭМУЛЬСИФИКАЦИЯ

Сочетание центробежной силы и механического сдвигающего действия приводит к образованию тонких эмульсий и однородных смесей. Насос с высоким сдвиговым усилием эффективно уменьшает размер частиц, устраняет агломераты и создает равномерное распределение компонентов в жидкости.

СЛИВ ЖИДКОСТИ

После прохождения жидкости через узел ротор-статор она выливается через выпускную трубу. Полученная гомогенизированная или эмульгированная жидкость может использоваться в различных промышленных процессах, таких как пищевая промышленность, фармацевтическое производство, химическое производство и т. д.

Особенности инлайн насоса высокого сдвига

Большая производительность обработки, высокая эффективность.

Идеально подходит для непрерывного поточного производства.

С возможностью самонакачки.

Применимо для автоматической системы.

Устраните различия в качестве между партиями.

Узкий размер частиц, высокая однородность частиц.

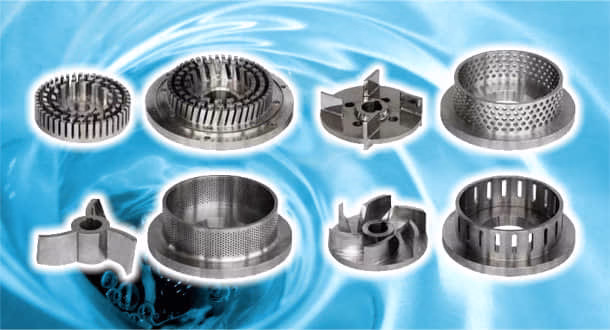

Сдвиговые части линейного насоса с высоким сдвиговым усилием

В соответствии с различными свойствами материала мы можем выбрать различные режущие части для машины. В большинстве случаев зубчатые статоры и роторы могут удовлетворить потребности большинства приложений. Тем не менее, для некоторых специальных материалов может потребоваться, чтобы ротор имел форму рабочего колеса сдвига, а статор, возможно, должен был иметь круглое отверстие, решетчатое отверстие или форму отверстия ремня для соответствия различным приложениям смешивания. Расстояние между статором и ротором очень близко, обычно менее 0,5 мм.

Принадлежности встроенного насоса с большими сдвиговыми усилиями

СИСТЕМА ОХЛАЖДЕНИЯ

При гомогенизации некоторых материалов выделяется большое количество тепла. Если это тепло не отводить вовремя, это может сказаться на качестве конечного продукта. Чтобы избежать этого, на головках наших смесителей имеется дополнительный охлаждающий кожух.

ПРОБООТБОРНЫЙ КЛАПАН

В процессе смешивания может потребоваться отбор проб гомогенизируемого материала. Кроме того, после завершения процесса гомогенизации необходимо удалить остаточную жидкость в рабочей камере для следующей операции. По этой причине в нижней части головок наших машин установлены запасные клапаны для облегчения отбора проб и удаления остаточных жидкостей.

ЗАЩИТНОЕ ПОКРЫТИЕ

Некоторые материалы, особенно едкие материалы, могут разбрызгиваться и загрязнять машину во время ее работы. С этой целью мы оснащаем каждый линейный насос с высоким сдвиговым усилием защитным кожухом для обеспечения безопасной работы машины.

Применение встроенного насоса с большими сдвиговыми усилиями

Линейные насосы с высоким сдвиговым усилием — это универсальные устройства, используемые в различных отраслях промышленности благодаря их способности создавать однородную смесь путем приложения интенсивных механических и гидравлических сдвигающих усилий. Вот некоторые ключевые приложения в различных секторах:

Пищевая промышленность и производство напитков

Эмульгирование: Создание устойчивых эмульсий, таких как майонез, заправки для салатов и соусы, путем диспергирования масла в воде или наоборот.
Гомогенизация: Обеспечение однородной текстуры и консистенции таких продуктов, как молочные продукты (молоко, йогурт) и напитки (соки, смузи).
Увлажнение: Эффективно увлажняет порошки, такие как крахмал, камедь и белки, в жидких основах для супов, соусов и кляров.

Фармацевтическая индустрия

Суспензии и эмульсии: Производство тонких суспензий и эмульсий для лекарств и лекарственных препаратов.
Кремы и мази: Смешивание активных фармацевтических ингредиентов с кремами, лосьонами и мазями для местного применения.
Уменьшение размера частиц: Уменьшение размера частиц для улучшения биодоступности активных ингредиентов.

Косметическая промышленность и индустрия личной гигиены

Эмульсии: Создание устойчивых кремов, лосьонов и солнцезащитных средств.
Дисперсия: Диспергирует пигменты и другие добавки в таких продуктах, как косметика, шампуни и кондиционеры.
Желирование и утолщение: Создание гелей и загустителей для различных косметических продуктов.

Химическая промышленность

Смешивание полимеров: Смешивание полимеров и смол для изготовления клеев, герметиков и покрытий.
Подготовка катализатора: Гомогенизация катализаторов и реагентов для обеспечения единообразия химических реакций.
Суспензии и суспензии: Производство мелкодисперсных суспензий и суспензий для таких применений, как краска, покрытия и керамика.

Биотехнология и биопереработка

Разрушение клеток: Разрушение клеточных стенок для извлечения внутриклеточных продуктов, таких как белки, ферменты и ДНК.
Подготовка СМИ: Смешивание и гомогенизация питательной среды для процессов ферментации и культивирования клеток.
Производство вакцин: Создание стабильных эмульсий и суспензий для вакцин.

Лакокрасочная промышленность

Дисперсия пигмента: Достижение равномерного диспергирования пигментов и наполнителей в красках и покрытиях.
Регулировка вязкости: Контроль вязкости покрытий для улучшения свойств нанесения.
Стабилизация: Предотвращение разделения и седиментации твердых компонентов.

Сельское хозяйство и пестициды

Эмульгируемые концентраты: Создание эмульсий пестицидов для облегчения применения и повышения эффективности.
Суспензионные концентраты: Создание стабильных суспензий активных ингредиентов в жидких рецептурах.
Удобрения: Смешивание микроэлементов и добавок с жидкими удобрениями для равномерного внесения.

Нефтехимическая промышленность

Смазки и смазки: Производство однородных смазочных материалов и смазок с одинаковыми свойствами.
Топливные присадки: Диспергирование присадок в топливе для улучшения его характеристик.
Нефтяные и газовые эмульсии: Создание стабильных эмульсий типа «вода в масле» или «масло в воде» для различных применений в переработке нефти и газа.

Текстильная и бумажная промышленность

Агенты по определению размеров: Гомогенизирующие проклеивающие вещества для текстильного и бумажного производства.
Дисперсия пигмента: Дисперсионные пигменты для процессов крашения и печати.
Клеи и покрытия: Разработка клеев и покрытий для улучшения качества продукции.
