Bơm ly tâm vệ sinh là một loại bơm ly tâm chuyên dụng được thiết kế để sử dụng trong các ứng dụng vệ sinh hoặc vệ sinh, nơi có mức độ sạch cao và nguy cơ ô nhiễm tối thiểu là rất quan trọng. Những máy bơm này thường được sử dụng trong các ngành công nghiệp thực phẩm, đồ uống, dược phẩm và công nghệ sinh học để xử lý các sản phẩm yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt trong quá trình chế biến. Máy bơm ly tâm vệ sinh của SeFluid có cấu trúc mịn, cứng và thiết kế thành dày. Trong khi đó, máy bơm có khả năng chống mài mòn được cải thiện đáng kể và kéo dài tuổi thọ.

sự chỉ rõ

Quyền lực

0,37-7,5 kw

Dung tích

1-30 m³/giờ

đầu dòng chảy

8-36m

Vật liệu

SS304, SS316

Bơm ly tâm vệ sinh hoạt động như thế nào

Bơm ly tâm vệ sinh hoạt động dựa trên nguyên lý lực ly tâm để truyền chất lỏng mà vẫn đảm bảo điều kiện vệ sinh. Dưới đây là tổng quan chung về cách thức hoạt động của nó:

Lắp ráp bơm

Một máy bơm ly tâm vệ sinh điển hình bao gồm một số bộ phận, bao gồm cánh quạt, vỏ, trục, phốt cơ khí và động cơ. Máy bơm được thiết kế hợp vệ sinh, có bề mặt nhẵn và không gian chết tối thiểu để tránh nhiễm bẩn.

Đầu vào và đầu ra

Máy bơm có một đầu vào để chất lỏng đi vào và một đầu ra để xả chất lỏng. Đầu vào thường được nối với đường ống hoặc bể chứa chất lỏng cần bơm.

cánh quạt

Cánh quạt là bộ phận quay bên trong máy bơm. Nó thường được làm bằng thép không gỉ và được thiết kế với các cánh cong. Khi máy bơm hoạt động, cánh quạt quay nhanh tạo ra lực ly tâm.

Lực ly tâm

Khi bánh công tác quay, lực ly tâm được tạo ra làm cho chất lỏng di chuyển ra ngoài từ tâm bánh công tác. Lực này đẩy chất lỏng về phía ngoại vi của bánh công tác.

Vỏ bọc

Vỏ là bộ phận cố định của máy bơm bao quanh bánh công tác. Nó được thiết kế để dẫn chất lỏng từ mép ngoài của bánh công tác đến đầu ra của máy bơm. Hình dạng và thiết kế của vỏ giúp duy trì đường dẫn dòng chảy liên tục và hướng chất lỏng theo hướng mong muốn.

Áp suất chênh lệch

Khi chất lỏng di chuyển từ tâm bánh công tác ra mép ngoài, áp suất tăng lên do lực ly tâm tác dụng lên nó. Sự chênh lệch áp suất này cho phép chất lỏng được đẩy ra ngoài qua đầu ra của máy bơm.

Con dấu cơ khí

Máy bơm được trang bị phốt cơ khí để tránh rò rỉ chất lỏng. Nó đảm bảo chất lỏng không đi vào động cơ máy bơm hoặc thoát ra môi trường.

Động cơ

Máy bơm được điều khiển bởi một động cơ điện cung cấp năng lượng quay cần thiết để quay bánh công tác. Động cơ thường được bọc kín và được thiết kế để đáp ứng các yêu cầu vệ sinh của ứng dụng.

Kiểm soát lưu lượng

Tốc độ dòng chảy của máy bơm có thể được kiểm soát bằng cách điều chỉnh tốc độ động cơ hoặc sử dụng các thiết bị kiểm soát dòng chảy bổ sung như van hoặc thiết bị tiết lưu.

Làm sạch tại chỗ (CIP) và Tiệt trùng tại chỗ (SIP)

Máy bơm ly tâm vệ sinh được thiết kế để dễ dàng vệ sinh và khử trùng. Chúng có thể có khả năng tự thoát nước, bề mặt được đánh bóng và tính năng tháo rời nhanh chóng để tạo điều kiện thuận lợi cho chu trình làm sạch và khử trùng kỹ lưỡng.

Cấu tạo của bơm ly tâm vệ sinh

Cấu trúc của máy bơm ly tâm vệ sinh bao gồm nhiều bộ phận khác nhau phối hợp với nhau để truyền chất lỏng trong khi vẫn duy trì điều kiện vệ sinh. Dưới đây là bảng phân tích các thành phần chính:

Vỏ/Vỏ

Vỏ, còn được gọi là xoắn ốc, là lớp vỏ bên ngoài của máy bơm. Nó bao quanh và hỗ trợ bánh công tác và các bộ phận bên trong khác. Vỏ thường được làm bằng thép không gỉ hoặc các vật liệu dùng cho thực phẩm khác và được thiết kế nhẵn và không có kẽ hở để ngăn ngừa sự tích tụ sản phẩm và tạo điều kiện dễ dàng vệ sinh.

cánh quạt

Cánh quạt là một bộ phận quay nằm bên trong vỏ. Nó bao gồm các cánh hoặc cánh cong truyền lực ly tâm vào chất lỏng khi nó quay. Cánh quạt được điều khiển bởi một động cơ và được thiết kế để di chuyển chất lỏng qua máy bơm một cách hiệu quả.

trục

Trục là một thanh hình trụ nối bánh công tác với động cơ. Nó truyền chuyển động quay từ động cơ đến bánh công tác, khiến nó quay. Trục thường được làm bằng thép không gỉ hoặc vật liệu chống ăn mòn khác.

Con dấu cơ khí

Phớt cơ khí là bộ phận quan trọng giúp ngăn chặn sự rò rỉ chất lỏng từ máy bơm. Nó nằm ở trục nơi nó thoát ra khỏi vỏ. Phốt cơ khí bao gồm các bộ phận cố định và quay tạo thành một vòng đệm kín để ngăn chặn chất lỏng thoát ra ngoài hoặc các chất gây ô nhiễm xâm nhập vào máy bơm.

Đầu vào và đầu ra

Máy bơm có một đầu vào để chất lỏng đi vào vỏ và một đầu ra để chất lỏng được xả ra. Đầu vào thường được nối với một đường ống hoặc bể chứa chất lỏng cần bơm, trong khi đầu ra dẫn chất lỏng đến vị trí mong muốn.

Vòng bi

Vòng bi đỡ trục quay bên trong máy bơm. Chúng đảm bảo chuyển động quay trơn tru và giảm ma sát giữa trục và vỏ. Vòng bi thường được đặt ở cả hai đầu của trục và được thiết kế để đáp ứng các yêu cầu vệ sinh của ứng dụng.

Động cơ

Động cơ cung cấp năng lượng quay cần thiết để dẫn động bánh công tác. Nó thường là một động cơ điện được niêm phong và thiết kế để đáp ứng các yêu cầu vệ sinh của ứng dụng. Động cơ được nối với trục và cung cấp năng lượng cần thiết cho hoạt động của máy bơm.

Kết nối và phụ kiện

Máy bơm ly tâm vệ sinh có nhiều kết nối và phụ kiện khác nhau, chẳng hạn như kẹp vệ sinh, kết nối ba kẹp hoặc mặt bích, cho phép lắp đặt và tháo rời dễ dàng. Các kết nối này đảm bảo sự liên kết thích hợp và gắn chặt máy bơm vào hệ thống đường ống xử lý.

Covers / Endplates

Nắp truy cập hoặc tấm cuối được thiết kế để cho phép dễ dàng truy cập vào các bộ phận bên trong để bảo trì, làm sạch và kiểm tra.

Chất liệu của bơm ly tâm vệ sinh

Vật liệu được sử dụng trong máy bơm ly tâm vệ sinh được lựa chọn cẩn thận để tương thích với chất lỏng được xử lý và đáp ứng các yêu cầu vệ sinh. Các lựa chọn vật liệu cụ thể có thể khác nhau tùy thuộc vào ứng dụng và ngành, nhưng một số vật liệu thường được sử dụng bao gồm:

Thép không gỉ

Thép không gỉ là lựa chọn phổ biến cho máy bơm ly tâm vệ sinh do khả năng chống ăn mòn, độ bền và dễ làm sạch. Các loại thép không gỉ khác nhau, chẳng hạn như 316L hoặc 304, có thể được sử dụng tùy thuộc vào ứng dụng cụ thể.

Nhựa cấp thực phẩm

Một số loại nhựa dùng cho thực phẩm, chẳng hạn như polyetylen mật độ cao (HDPE) hoặc polytetrafluoroethylene (PTFE), có thể được sử dụng trong chế tạo máy bơm ly tâm vệ sinh. Những vật liệu này không phản ứng, có khả năng kháng hóa chất và có độ bền tốt.

PTFE (Teflon)

Polyethylene tetrafluoroethylene (PTFE), thường được gọi là Teflon, có khả năng kháng hóa chất cao và mang lại đặc tính chống dính tuyệt vời. Nó thường được sử dụng cho các bộ phận như vòng đệm, miếng đệm hoặc lớp lót trong máy bơm ly tâm vệ sinh.

Cao su và chất đàn hồi

Một số loại cao su và chất đàn hồi nhất định, chẳng hạn như EPDM (ethylene propylene diene monome), Viton (fluoroelastomer) hoặc silicone, có thể được sử dụng để bịt kín các bộ phận hoặc các bộ phận khác đòi hỏi tính linh hoạt, khả năng chịu nhiệt độ và hóa chất.

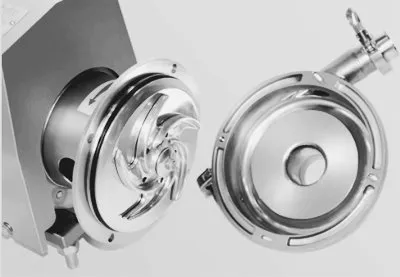

Thiết kế độc đáo của máy bơm ly tâm vệ sinh của SeFluid

Cánh quạt và ống bọc trục của dòng máy bơm ly tâm vệ sinh của SeFluid được đúc chính xác thành một bộ phận duy nhất. Chúng được gắn trực tiếp trên trục đầu ra của động cơ, mang lại những ưu điểm như độ bền cao, lắp đặt đơn giản và độ chính xác tuyệt vời. Thiết kế này đảm bảo độ đồng tâm tối ưu, giải quyết hiệu quả các vấn đề rung động đồng thời nâng cao sức bền tổng thể của máy bơm. Việc đúc chính xác bánh công tác và ống bọc trục giải quyết hiệu quả các vấn đề mài mòn giữa bánh công tác và trục. Ngoài ra, ống bọc trục được thiết kế để kéo dài đến phần cuối phía sau của bánh công tác, cải thiện đặc tính đầu vào của máy bơm và ngăn ngừa xói mòn do xâm thực.

Cánh quạt là loại mở nên dễ dàng vệ sinh. Cả thân bơm và cánh quạt đều được đúc thành một khối duy nhất, đảm bảo bề mặt nhẵn và được xử lý tốt. Hơn nữa, phốt trục được thiết kế với cấu trúc mở, giúp quan sát máy bơm thuận tiện. Ngay cả sự rò rỉ nhỏ ở phốt trục cũng có thể dễ dàng được phát hiện, cho phép người dùng hành động kịp thời trước khi chất lỏng tràn vào động cơ. Tính năng này đảm bảo tuổi thọ của động cơ và hoạt động không bị gián đoạn.

Ưu điểm của máy bơm vệ sinh ly tâm

Máy bơm ly tâm vệ sinh mang lại một số lợi thế trong các ngành công nghiệp mà việc xử lý chất lỏng hợp vệ sinh là rất quan trọng. Dưới đây là một số ưu điểm chính của máy bơm ly tâm vệ sinh:

Vệ sinh và vệ sinh

Máy bơm ly tâm vệ sinh được thiết kế đặc biệt để đáp ứng các tiêu chuẩn và quy định vệ sinh nghiêm ngặt. Chúng có bề mặt nhẵn, không có kẽ hở, không có vùng chết hoặc túi nơi vi khuẩn hoặc chất gây ô nhiễm có thể tích tụ. Thiết kế này giảm thiểu nguy cơ ô nhiễm sản phẩm, đảm bảo tính toàn vẹn và an toàn của chất lỏng được chuyển.

Chống ăn mòn

Nhiều máy bơm ly tâm vệ sinh được chế tạo từ vật liệu chống ăn mòn như thép không gỉ hoặc nhựa cấp thực phẩm. Khả năng chống ăn mòn này đảm bảo tuổi thọ và độ bền của máy bơm, ngay cả khi xử lý chất lỏng có tính ăn mòn hoặc ăn mòn. Nó cũng giúp duy trì tính toàn vẹn vệ sinh của hệ thống theo thời gian.

Dễ dàng làm sạch và khử trùng

Máy bơm ly tâm vệ sinh được thiết kế để làm sạch dễ dàng và hiệu quả. Bề mặt nhẵn và không có kẽ hở cho phép thực hiện quy trình làm sạch và khử trùng kỹ lưỡng, giảm thiểu nguy cơ lây nhiễm chéo giữa các lô hoặc sản phẩm. Điều này đặc biệt quan trọng trong các ngành công nghiệp như thực phẩm, đồ uống và dược phẩm, nơi việc duy trì mức độ sạch sẽ cao là điều cần thiết.

Giảm bảo trì

Máy bơm ly tâm vệ sinh được thiết kế để bảo trì và bảo dưỡng dễ dàng. Cấu trúc của chúng cho phép tháo rời và lắp ráp lại nhanh chóng, tạo điều kiện thuận lợi cho việc kiểm tra, làm sạch và sửa chữa. Ngoài ra, việc sử dụng vật liệu chất lượng cao và kết cấu chắc chắn giúp giảm tần suất bảo trì và kéo dài tuổi thọ của máy bơm.

Hiệu quả và Hiệu suất

Máy bơm ly tâm được biết đến với hiệu suất cao và hiệu suất đáng tin cậy. Chúng có thể tạo ra tốc độ dòng chảy cao và cung cấp áp suất ổn định, đảm bảo truyền chất lỏng hiệu quả. Điều này rất quan trọng trong các ngành đòi hỏi phải kiểm soát chính xác và định lượng chất lỏng chính xác.

Ứng dụng của bơm ly tâm vệ sinh

Máy bơm ly tâm vệ sinh được ứng dụng trong nhiều ngành công nghiệp khác nhau, nơi việc vận chuyển chất lỏng hợp vệ sinh là rất quan trọng. Một số ứng dụng phổ biến của máy bơm ly tâm vệ sinh bao gồm:

Ngành công nghiệp thực phẩm và nước giải khát

Bơm ly tâm vệ sinh được sử dụng rộng rãi trong ngành thực phẩm và đồ uống để xử lý các sản phẩm như sữa, nước trái cây, bia, rượu, nước sốt, xi-rô và các thực phẩm lỏng khác. Chúng được sử dụng trong các quy trình như chuyển sản phẩm, lọc, trộn, làm đầy và hệ thống CIP (sạch tại chỗ).

Ngành công nghiệp dược phẩm

Trong ngành dược phẩm, máy bơm ly tâm vệ sinh được sử dụng để vận chuyển và xử lý chất lỏng dược phẩm, bao gồm hoạt chất, hỗn dịch, nhũ tương và dung dịch vô trùng. Những máy bơm này duy trì độ tinh khiết và tính toàn vẹn của sản phẩm trong quá trình xử lý và đảm bảo tuân thủ các yêu cầu quy định nghiêm ngặt.

Công nghệ sinh học và khoa học đời sống

Máy bơm ly tâm vệ sinh đóng một vai trò quan trọng trong các ứng dụng công nghệ sinh học và khoa học đời sống. Chúng được sử dụng để vận chuyển và xử lý dược phẩm sinh học, vắc xin, nuôi cấy tế bào, enzyme, môi trường và các chất lỏng nhạy cảm khác. Những máy bơm này được thiết kế để duy trì tính vô trùng và khả năng tồn tại của vật liệu sinh học.

Ngành Mỹ phẩm và Chăm sóc Cá nhân

Bơm ly tâm vệ sinh được sử dụng trong ngành mỹ phẩm và chăm sóc cá nhân để xử lý các sản phẩm như nước thơm, kem, dầu gội, gel và mỹ phẩm dạng lỏng khác. Họ đảm bảo việc vận chuyển hợp vệ sinh các sản phẩm này trong quá trình sản xuất và đóng gói.

Ngành công nghiệp sữa

Máy bơm ly tâm vệ sinh được sử dụng rộng rãi trong ngành công nghiệp sữa để xử lý sữa, kem, sữa chua, bơ và các sản phẩm từ sữa khác. Chúng được sử dụng trong các quá trình như chuyển sữa, thanh trùng, đồng nhất hóa và tách kem.

Công nghiệp nhà máy bia và chưng cất

Trong ngành công nghiệp nhà máy bia và nhà máy chưng cất, máy bơm ly tâm vệ sinh được sử dụng để chuyển dịch hèm, bia, rượu mạnh và đồ uống có cồn khác. Chúng được sử dụng trong các giai đoạn sản xuất khác nhau, bao gồm chuyển nghiền, lên men, lọc và đóng chai.

Quy trình hóa học và công nghiệp

Bơm ly tâm vệ sinh cũng được sử dụng trong các quy trình hóa học và công nghiệp trong đó việc xử lý chất lỏng vệ sinh là cần thiết. Chúng được sử dụng để chuyển các loại hóa chất, dung môi, thuốc thử và các chất lỏng nhạy cảm khác.
